Revolution Grip
レボグリップ高強度
HRGシリーズ
- 屋内使用
- 高強度
レボグリップの２倍以上の耐力を発揮！
荷重の大きい重量物に最適
特長
FEATURES
・業界初！「鋼球支圧接合」により横滑りを抑制！
・既存H形鋼の溶接、穴あけ不要！新発想あと施工鉄骨接合工法。
・高力のM12ハイテンボルトを使用、荷重の大きい耐力ブレース、鋼製架台の吊元金具として安心してご使用いただけます。
・新規取り付け材は山形鋼、溝形鋼、平鋼等様々な形状に対応可能です。
※新規取り付け材は鋼材厚６ｍｍ以上の鋼材をご用意ください。H形鋼フランジ幅は75～400mmまで対応可能。
許容強度
| 許容鉛直強度(kN) | 許容水平強度(kN) | 許容水平強度(kN) | |||
| 塗装がない場合 | 塗装がある場合(≦150μm) | ||||
| 長期 | 短期 | 長期 | 短期 | 長期 | 短期 |
| 18.45 | 27.67 | 11.29 | 16.94 | 10.81 | 16.21 |
※HRGシリーズを1セット使用した場合の強度となります
※許容強度は既存Ｈ形鋼（H=200×200×10×16）に新規取り付け材（L=90×90×6）を取り付けた場合の計算値を掲載
※許容鉛直強度はボルト強度、フランジの面外変形強度、新規取り付け材強度の計算結果より、最小値のフランジ面外変形強度の結果を掲載
※許容水平強度は鋼球の支圧強度から得られた計算値を掲載
（注）新規取り付け材は鋼材厚６ｍｍ以上の鋼材をご用意ください
商品構成
COMMODITY COMPOSITION

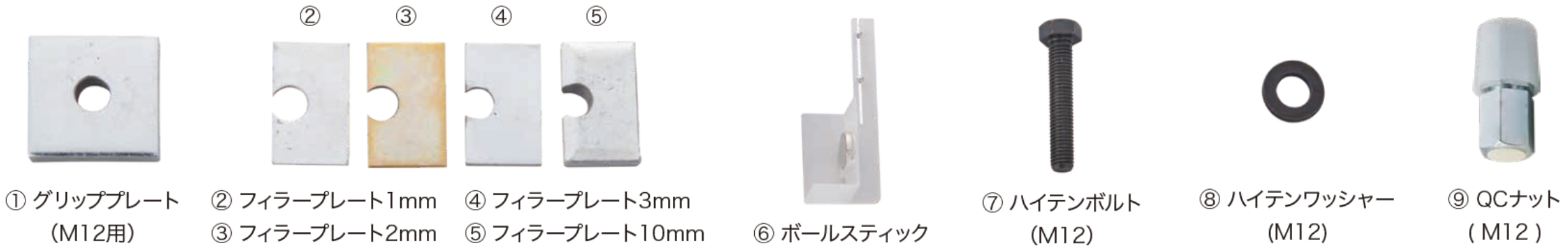

※１セットの内容はグリッププレート２枚、ボールスティック２個、ハイテンボルト２本、ハイテンワッシャー２個、QCナット２個に加え、両側分のフィラープレト必要枚数（フランジ厚により変動します）が含まれます。
品番
PRODUCT NUMBER
| 品番 | H形鋼対応フランジ厚 |
| HRG | ～19mm |
| HRG20 | 20～29ｍｍ |
| HRG30 | 30～39mm |
| HRG40 | 40～49mm |
| HRG50 | 50～59mm |
施工方法
CONSTRUCTION METHOD

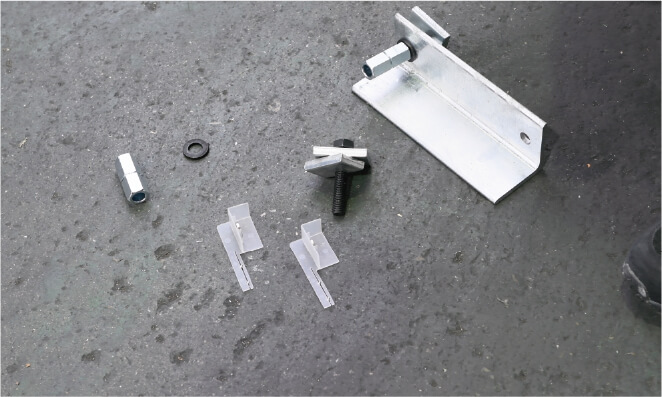

1. 片側セット
※山形鋼取り付け例
山形鋼の片側にレボグリップHをセットする

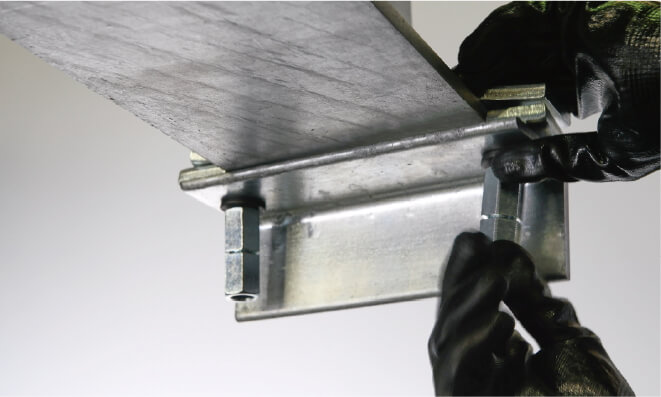

2. レボグリップ仮セット
H形鋼フランジに仮セットする
※片側から引っ掛ける

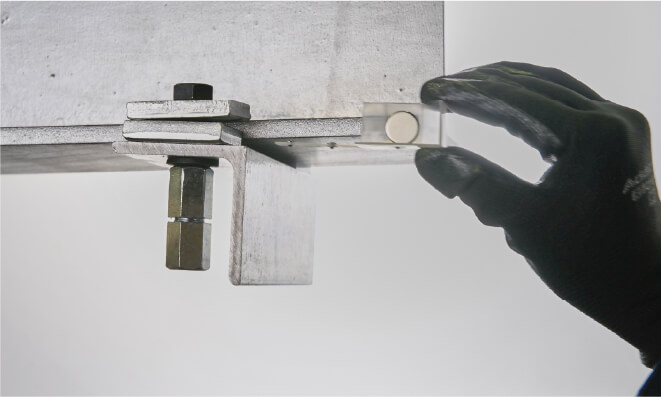

3. 鋼球セット
ボールスティックをH形鋼フランジとの間にセットする
（マグネットがH形鋼フランジの側面に密着）

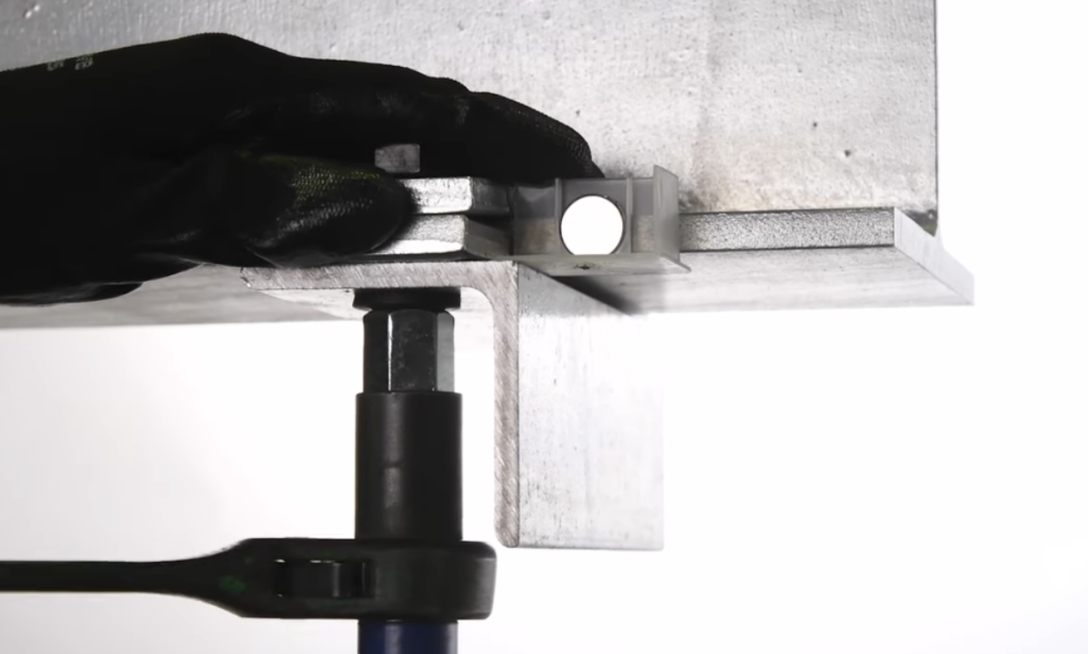

4. QCナット一次締め
QCナットの一次締め
※鋼球がH形鋼フランジに軽く沈む程度に両側を均等に締め、ボールスティックを引き抜く
（鋼球が残っていないことを確認してください）

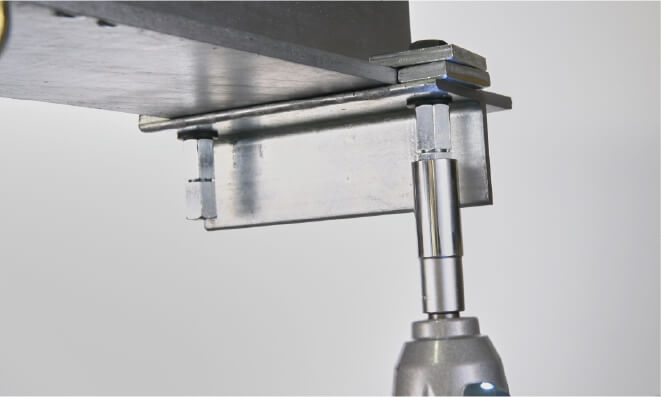

5. QCナット二次締め
二次締め（本締め）を行う。インパクトレンチでQCプラグがねじ切れるまで締め付ける
（締め付けトルク300N・ｍ以上必要）
※手締めは危険を伴うため禁止

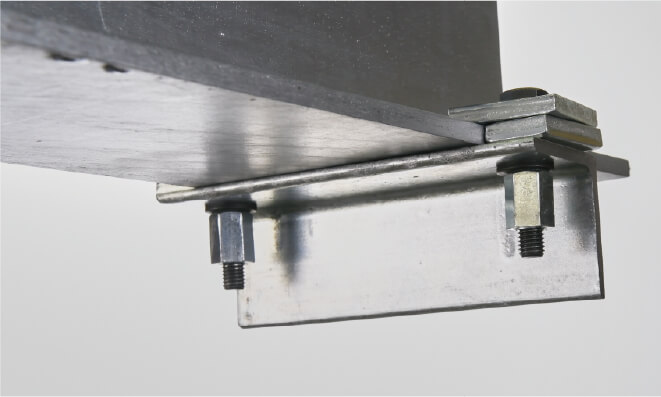

6. 施工完了
HRG施工方法紹介動画ボールスティック仕様
